开关柜的整体架构

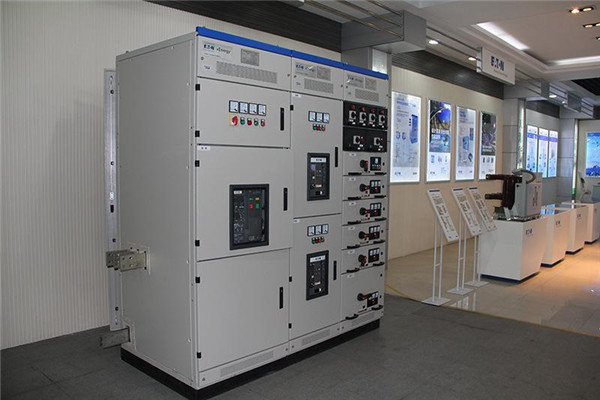

    开关柜为交流金属铠装中置抽出式高压开关柜，配电设备结构契合安置图及其技能环境要求，且可以便利的进线设备、测验、保护和操作， 柜架、柜体等均选用进口覆铝锌板制造，厚度不少于2.00mm，开关柜间隔门前面板外表选用静电粉末喷塑亚光处理（中标人须向业主供给各种色板，以便业主确定颜色），其外表应抗冲击、耐腐蚀。开关柜一切不带电的金属部件均需牢靠接地，接地处具有杰出的防锈办法且设有明显的标志。柜内元器件和端子排列规整、层次分明、没有重叠，便于保护。开关柜的结构需考虑防振，当断路器分合闸、外表室门翻开、关闭或进行任何操作时，确保操控保护元器件不会误动作。开关柜应契合“五防”要求，防误设备应安 全牢靠、操作灵敏。

    柜体选用进口覆铝锌板经多重折弯制造，螺栓联接组合装配式结构，外表静电粉末喷塑压光处理，其外表应抗冲击、耐腐蚀。开关柜由固定的柜体和可抽出的手车组成，柜中由接地的金属板分割成牢靠关闭的外表室、断路器室、母线室和电缆室四个功用单元。柜体金属铠装，关闭严密，开关柜顶部设有泄压通道，断路器室、母线室和电缆室均有Du力排气的压力释放通道。

    手车为中置式，在柜内有工作、试验和贮存方位。手车应推进、抽出灵敏便利，相同用处手车互换性好，不同用处手车柜内装有辨认设备，以防操作事故。柜内各配套元件选用绝缘验证产品的。开关柜内相间及对地空气绝缘间隔和爬电间隔须契合国家有关要求，开关柜需满意全工况的要求。柜内相间、相对地空气空隙要大于125mm，复合绝缘间隔不小于30mm，各元件的绝缘爬电比按大于20mm/kv规划，确保高绝缘水平。绝缘材料均选用具有耐电弧、阻燃、耐走漏电流的DMC/SMC模板。

    开关柜要设有AC220V柜内照明设备且能在主回路不停电的情况下安 全地更换光源，以便于检修和运行时的巡检。整个柜体的防护等级为IP4X,翻开前门防护等级可达IP2X. 电缆室应有不低于700mm的电缆衔接高度，以确保零序电流互感器装于柜内且便利电缆接线。

    开关柜顶部设有小母线通道，需设置15跟小母线，小母线一律选用Ф6的圆铜棒或软铜线。开关柜内的设备安置要安 全牢靠，且需留有满足的空间便于保护检修，开关柜内侧的结构、母线和操控线槽等便于开关柜整列安置及将来扩展。
