配电柜控制线快速故障排除技术

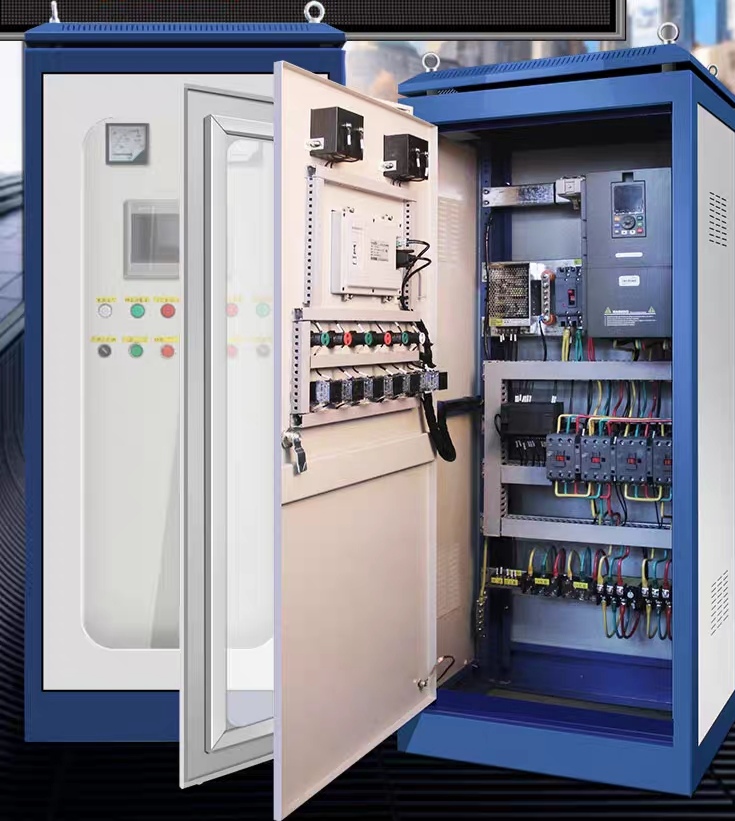

配电柜控制系统线路由于接线众多，一次线路和二次线路交织在一起，面对一个复杂的控制技术线路在检修时往往不知从何下手，下面给大家可以介绍以下几种快速发展排除电气工程线路出现故障分析方法，让你事半功倍。配电柜分动力配电柜和照明配电柜、计量柜，是配电系统的末级设备。配电柜是电动机控制的统称。配电柜使用在负荷比较分散、回路较少的场合；电动机控制用于负荷集中、回路较多的场合。开关柜一种电气设备，开关柜外线先进入柜内主控开关，然后进入分控开关，各分路按其需要设置。如仪表，自控，电动机磁力开关，各种交流接触器等，有的还设高压室与低压室开关柜，设有高压母线，如发电厂等，有的还设有为保主要设备的低周减载。动力柜给整台机器的正常运转提供动力的电气控制柜组合，有熔断器、断路器、接触器、变频器、高压柜、变压器等等 。

首先，电力配电柜试验方法（即，测试）

当发现问题故障时可短时间通电试车检查系统故障状态。便于学生找出配电柜内部控制线路故障。

其次，通过观察发现配电柜症状

这种教学方法实用于进行维修工作经验较丰富的电工，如电动机不能启动，电动机缺相等。通过网络负载设备的运行发展状态或声音可以得到迅速找出故障点。

三.建议。 逻辑分析方法，减小配电柜故障范围

例如，发动机无法启动故障现象分析

1、如按下接SB时，接触器不吸合，则故障范围在一个电源及控制系统电路组成部分

2、如按下按钮SB时，接触器吸合，而电动机不转，则故障影响范围就缩小在配电柜主电路组成部分

四、用测量法检查配电柜故障点

应采用学生分组进行淘汰的方法来尽快通过找出配电柜故障点。例如接触器不吸合时的测量研究方法:

1、断电检查可以采用万用表欧姆档R×100进行测量，如将表棒分别搭在线端U1和1上，读数为零;再搭在线端V1和2上，读数为线圈电阻阻值。则说明上述线路无故障。然后再搭在1和2线端上，并按下按紐SB，如读数为∞、则说明故障点在按钮上

2、带电工作检查方法可采用数据校验灯或万用表可以交流系统电压档进行分析测量，如将校验灯搭在线端1和0上，校验灯亮，再搭在线端1和2上校验通过亮度暗些或接触器吸合或虽末吸合但有一个电磁声，则说明出现故障点也在按钮上。
