设备配电柜如何进行系统调试？

2023-01-07 09:50:16

次

设备配电柜调试主要分为两大系统，一个是照明系统调试另一个是电气动力系统的调试，两个的调试步骤和流程都是不一样的。

设备配电柜的安装和检修以及配电柜的操作都有一定的流程和规范，调试也同样有他的规范，同时设备的调试也会分为不同的调试方法，如照明系统有照明系统的调试方法，电气动力系统有电力系统的调试方法，不可混用。

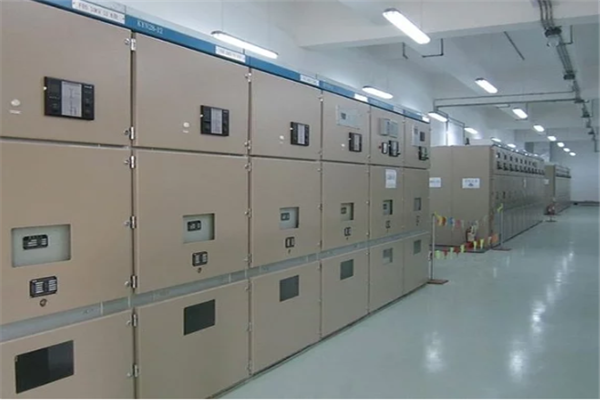

配电柜

一. 照明系统调试

①先检查各种照明配电柜是否已全部切断电源。

②再检查各灯具是否测试合格及接线准确。

③将本工程按系统、按照明配电箱控制的区域分成各自独立的调试区域，调试从上到下，逐层逐区域调试。

选择好设备配电柜，先引来临时电源，把该设备进线开关断开，且把正式进线先拆除，接着接上临时电源，送上电源，先打开柜内1路照明控制开关，再开启相关的照明灯具，正常，打开另一路照明控制开关。接着逐步打开照明配电柜内的全部开关。

然后采用相同的方法进行调试弟二个照明配电柜，逐步调试完顶层的所有照明配电柜，再往下层调试，采用相同的方法直至所有的照明配电柜全部调试完。

④照明系统每2小时用电压表和电流表测量电源电压、负荷电流，公建试运行24小时，住宅部分运行8小时。调试中逐个检查插座接线是否正确，开关控制灯具是否灵活、准确，控制顺序是否相对应，并随时观察灯具发光是否正常，导线发热是否有异常，发现问题及时查找原因进行整改，并作好记录。

二. 电气动力系统调试

①先检查各种动力配电柜是否已全部切断电源。

②再检查各动力配件组成部分如：母线、电缆、电动机等，是否测试合格及接线准确。

③将本工程按系统、按配电箱控制的区域分成各自独立的调试区域，调试从上到下，逐层逐区域调试。

选择好动力配电箱，先引来临时电源，把配电箱进线开关断开，且把正式进线先拆除，接着接上临时电源，送上电源，先打开箱内1路动力控制开关，再开启相关的动力设备，正常，打开另一路动力控制开关。接着逐步打开动力配电箱内的全部开关。
